高分辨率纤维素DIW 3D打印论文解读

一、研究背景

3D打印技术可构建精密设计的微结构，在水处理、生物分离、膜色谱等功能膜制备领域具有巨大应用潜力。在众多增材制造工艺中，直写成型（DIW）具备可打印材料种类丰富、细节分辨率高的优势，是制备微结构纤维素膜的理想技术路径。

现有高分辨率3D打印技术如双光子聚合（TPP）虽能实现纳米级精度，但可用树脂体系十分有限，难以适配纤维素类生物基材料；而纤维素基DIW打印普遍采用150 μm至毫米级的大喷嘴，分辨率不足，无法满足精细分离膜的结构设计需求。

醋酸纤维素（CA）作为纤维素衍生物，兼具可再生、可生物降解、生物相容性好等优势，且可溶于多种有机溶剂，适合作为DIW墨水体系。目前针对微米级喷嘴下的纤维素DIW打印规律尚不清晰，喷嘴尺寸、墨水配方、界面润湿等因素对成型分辨率的调控机制有待系统阐明。

本研究以醋酸纤维素为模型材料，系统探究3 μm级超细玻璃喷嘴的DIW打印行为，揭示喷嘴内外径、墨水浓度与分子量、界面润湿对丝宽与成型质量的影响规律，实现最小1 μm丝宽、6 μm丝间距的高分辨率纤维素结构打印，为高性能分离膜的精细结构定制提供工艺基础。

二、研究内容

2.1 实验材料与设备

（1）实验材料

醋酸纤维素（CA）：三种分子量，分别为30 kDa、50 kDa、100 kDa，购自Sigma-Aldrich；
溶剂体系：丙酮、二甲基亚砜（DMSO）、乙醇、甘油；
喷嘴基材：硼硅酸盐玻璃毛细管（原始内径0.58 mm，外径1 mm）；
基底：未涂层玻璃片、硅烷化玻璃片、CA涂层玻璃片。

（2）主要设备

Sutter P-1000微电极拉制仪（制备玻璃微喷嘴）；
Narishige MF-900微锻仪（喷嘴切割与整形）；

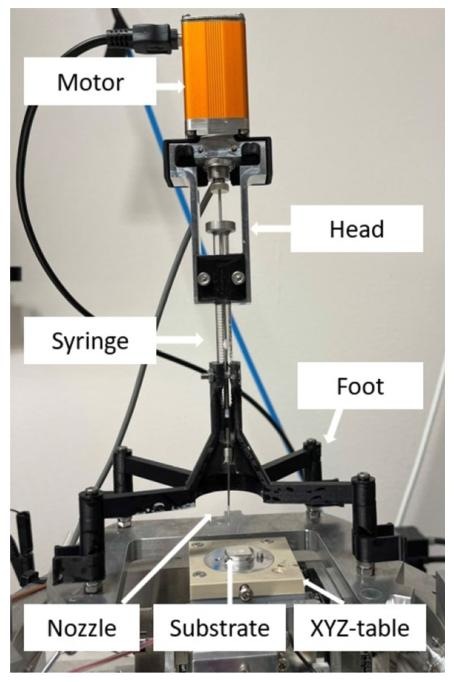

自研DIW 3D打印系统，配线性压电电机驱动挤出；
150倍视频监控相机（打印过程实时观测）；
LEO 1550扫描电子显微镜（形貌表征）；
Dataphysics OCA 15接触角测量仪。

2.2 玻璃微喷嘴制备工艺

毛细管拉制：通过微电极拉制仪设置不同加热、拉力、速度参数，制备短锥与长锥两种玻璃毛细管；长锥型喷嘴柔韧性更好、打印中断裂风险更低，被选为实验用喷嘴。

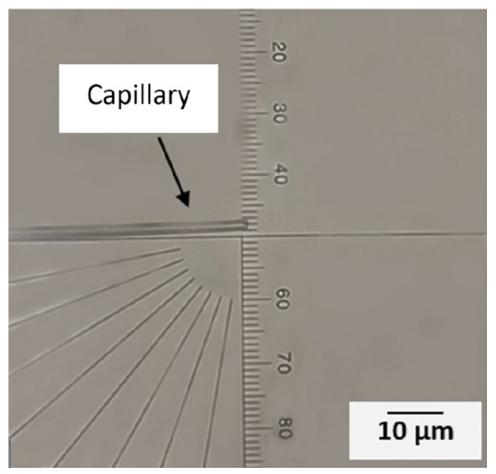

切割整形：利用微锻仪的铂金丝加热玻璃珠，对拉制后的毛细管进行精确切割与端口整形，精准调控喷嘴的内径与外径。
粘接固化：将成型毛细管用快干环氧胶粘接在注射器针头上，140℃热处理7~8 min以密封防漏。
硅烷化处理：三氯硅烷真空熏蒸24 h，降低喷嘴表面能，减少墨水在喷嘴外壁的铺展。

程序	加热值	拉力值	速度值	时间值	压力值	升温斜率
短锥毛细管	475	0	42	250	500	477
长锥毛细管	459	0	150	0	500	476

表1 微电极拉制仪的程序参数设置（数值为仪器内部设定值，无直接物理单位）

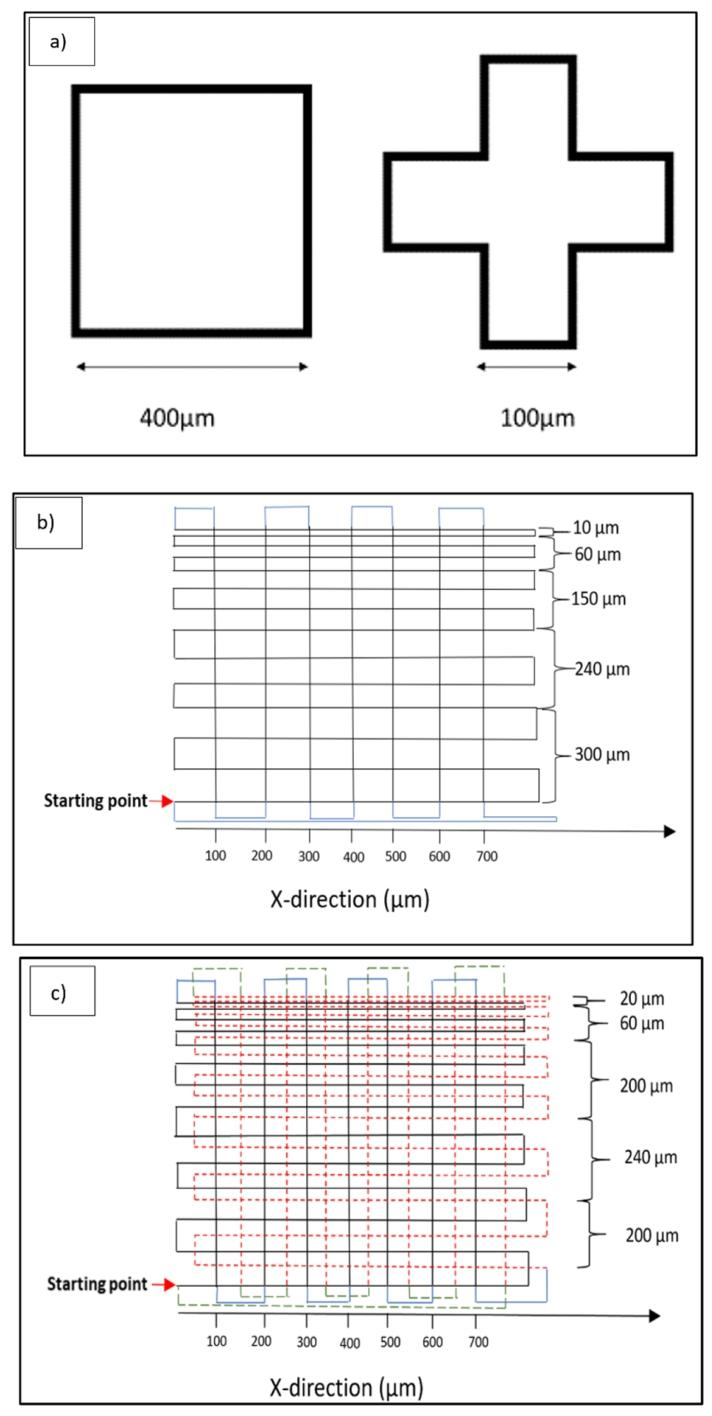

图3 三种打印图案设计。(a) 立方体与十字形测试结构；(b) 矩形平行线条结构，Y方向间距梯度递减；(c) 层间错位交错结构，奇数层与偶数层路径偏移。

2.3 墨水配方与制备

（1）溶剂体系筛选

对比丙酮、丙酮/乙醇、丙酮/甘油、丙酮/DMSO等多种溶剂体系：纯丙酮挥发速度过快，极易造成喷嘴堵塞；乙醇与甘油对CA溶解能力不足。最终选定丙酮:DMSO = 1:1的混合溶剂，既保证CA的良好溶解性，又通过DMSO调节挥发速率，显著降低喷嘴堵塞风险。

（2）配方梯度设计

设置5%、7.5%、10%、12.5%、15%五个浓度梯度，搭配30 kDa、50 kDa、100 kDa三种分子量CA，共15组墨水进行可打印性与分辨率评估。

（3）墨水制备步骤

按比例将CA粉末加入混合溶剂中；
室温搅拌约24 h直至溶液完全透明；
经0.45 μm醋酸纤维素滤膜过滤后装入注射器；
1500 g离心5 min脱除气泡，备用。

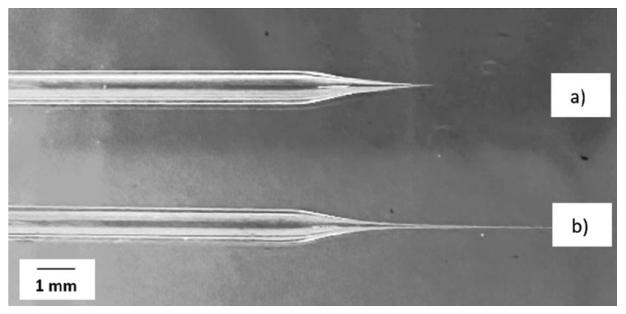

图5 不同拉制参数制备的玻璃毛细管。(a) 短锥型毛细管；(b) 长锥型毛细管。

2.4 DIW打印工艺参数

打印速度（X/Y方向）：0.5 mm/s；
层厚（Z向步进）：0.5~1 μm，依墨水特性调整；
喷嘴初始离底高度：约1 μm；
墨水流量：100~1000 pl/s，通过线性电机推杆控制；
打印环境：室温大气环境，依靠溶剂自然挥发固化。

三种打印测试图案： ① 基础测试图案：立方体、十字形，验证多层堆叠能力； ② 梯度平行线条：Y向间距从100 μm逐步递减至10 μm，测试最小可分辨间距； ③ 层间交错图案：上下层路径偏移，模拟膜分离的桥式多孔结构，评估跨接下垂性能。

2.5 喷嘴尺寸对打印分辨率的影响

选取两种典型喷嘴进行对比：3-9型（内径3 μm、外径9 μm）与3-25型（内径3 μm、外径25 μm），探究内外径对丝宽的调控作用。

首层丝宽：受基底润湿效应主导，丝宽主要由喷嘴外径决定。3-9喷嘴首层丝宽8~10 μm，3-25喷嘴首层丝宽24~27 μm。
顶层丝宽：基底润湿效应消失，丝宽由喷嘴内径主导，两种喷嘴顶层丝宽均收窄至2~4 μm，与内径3 μm高度吻合。
层间偏移：长锥喷嘴受润湿力作用会发生弯曲，导致层间丝材位置出现小幅偏移。

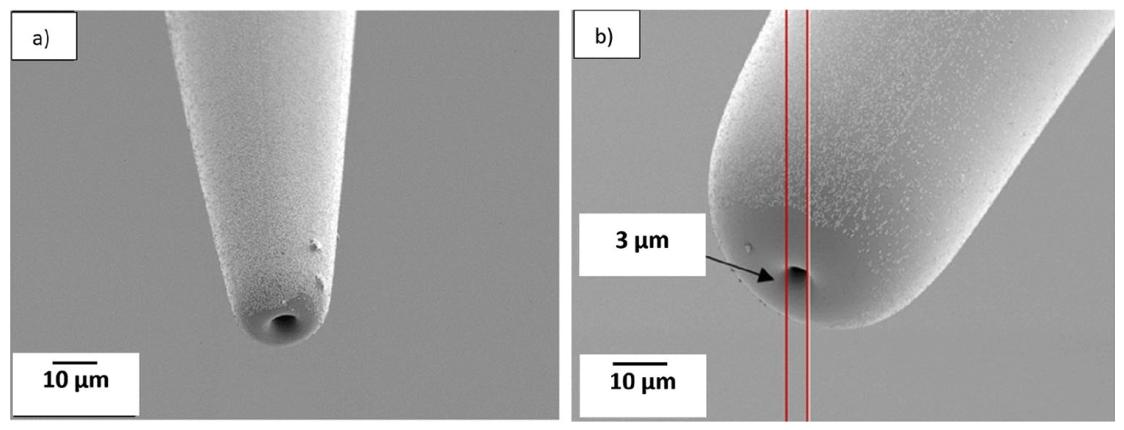

图6 玻璃喷嘴SEM图。(a) 3-9型喷嘴（内径3 μm，外径9 μm）；(b) 3-25型喷嘴（内径3 μm，外径25 μm）。

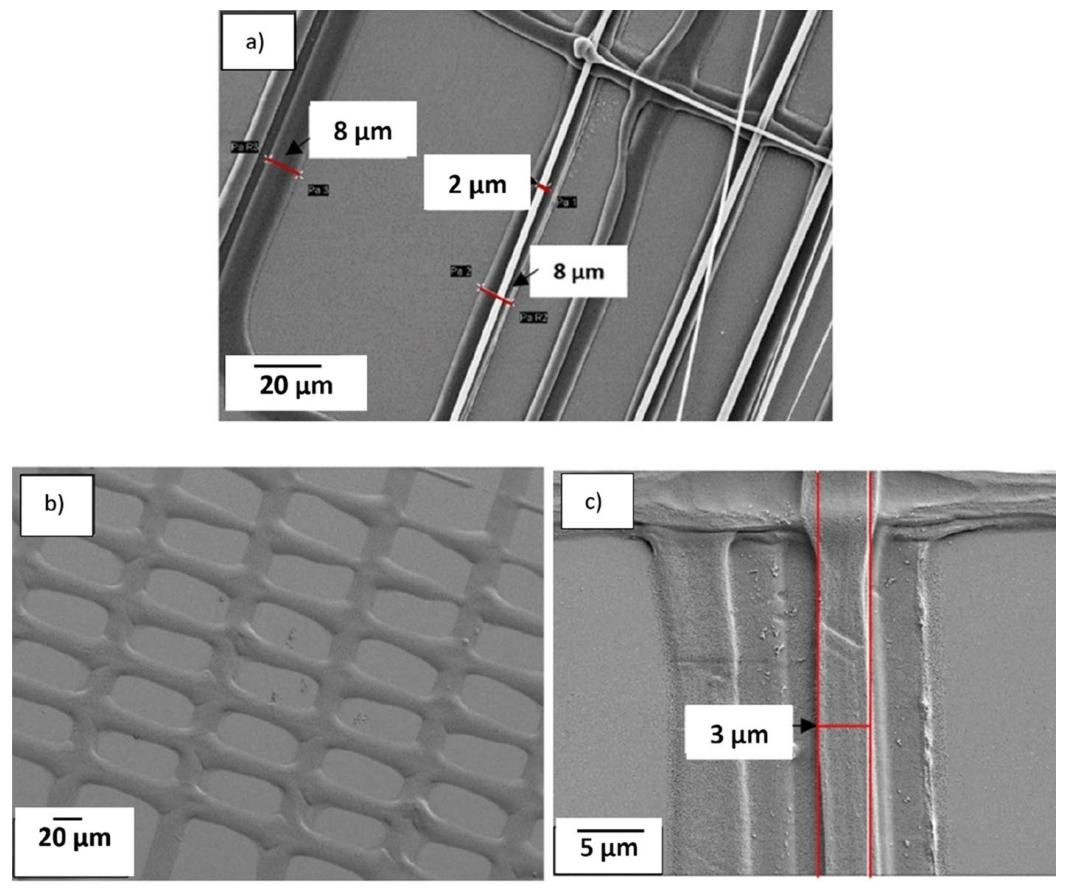

图7 10% CA墨水搭配3-9喷嘴打印结构的SEM图。(a) 图案二首层丝宽约8 μm，顶层收窄至约2 μm；(b) 首层结构形貌；(c) 顶层结构形貌。

喷嘴型号	内径（μm）	外径（μm）	首层丝宽（μm）	顶层丝宽（μm）
3-25	3	25	24~27	2~4
3-9	3	9	8~10	2~4

表2 喷嘴内外径对不同层丝宽的影响

2.6 墨水组成对成型性与分辨率的影响

CA浓度与分子量是决定墨水流变行为、丝宽与堵塞风险的核心因素：

低浓度（5%、7.5%）：链缠结不足，固化速度慢，首层铺展严重，丝宽大，上层易坍塌，分辨率低，但喷嘴堵塞风险小。
中高浓度（10%、12.5%）：链缠结充分，丝宽收窄至接近喷嘴内径，成型性与分辨率俱佳，堵塞风险可控，为最优区间。
高浓度（15%）+高分子量：可打印出最细的丝材（接近1 μm），但溶剂挥发后极易造成喷嘴堵塞，仅适合少层数精细结构打印。

对比显示：5% CA（50 kDa）墨水丝宽约20 μm；15% CA（50 kDa）墨水丝宽可收窄至3 μm，分辨率提升显著。

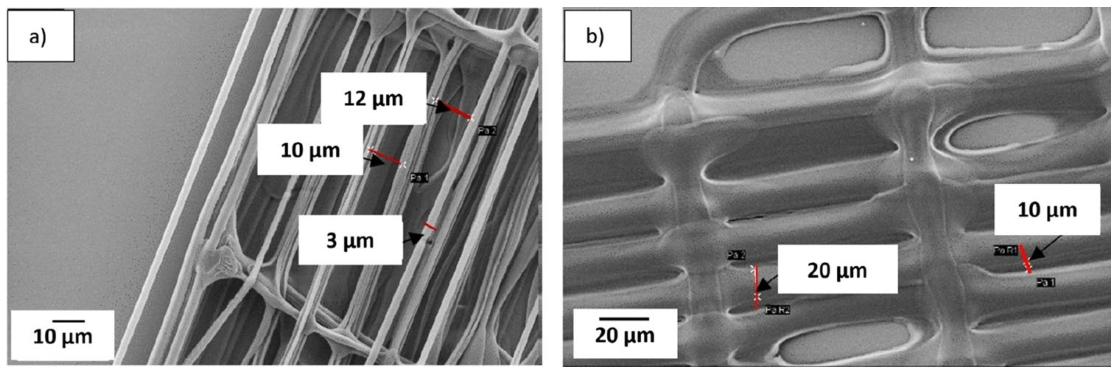

图8 不同CA浓度墨水打印丝宽对比SEM图。(a) 15% CA（50 kDa）墨水，丝宽约3 μm；(b) 5% CA（50 kDa）墨水，丝宽约20 μm。均采用3-9喷嘴打印。

CA分子量	5%	7.5%	10%	12.5%	15%
30 kDa	分辨率低、少堵塞	分辨率低、少堵塞	高分辨率、少堵塞	高分辨率、易堵塞	高分辨率、频繁堵塞
50 kDa	分辨率低、少堵塞	分辨率低、少堵塞	高分辨率、少堵塞	高分辨率、易堵塞	高分辨率、频繁堵塞
100 kDa	分辨率低、少堵塞	分辨率低、少堵塞	高分辨率、少堵塞	高分辨率、易堵塞	高分辨率、频繁堵塞

表3 不同分子量与浓度CA墨水的打印性能综合评价（溶剂为丙酮:DMSO=1:1）

2.7 分辨率调控机制：润湿效应与链缠结

打印丝宽的层间差异由界面润湿与分子链缠结共同调控：

首层：外径主导：墨水在玻璃基底上铺展润湿，丝宽由喷嘴外径与基底接触角共同决定；基底润湿性越好，首层丝越宽。
上层：内径主导：上层打印时基底变为已固化的CA丝材，润湿性降低，铺展减少；同时分子链缠结产生的拉丝效应将丝材拉细，丝宽由喷嘴内径决定。
硅烷化作用：喷嘴硅烷化可降低外壁润湿性，减少墨水沿外壁铺展，进一步收窄丝宽。

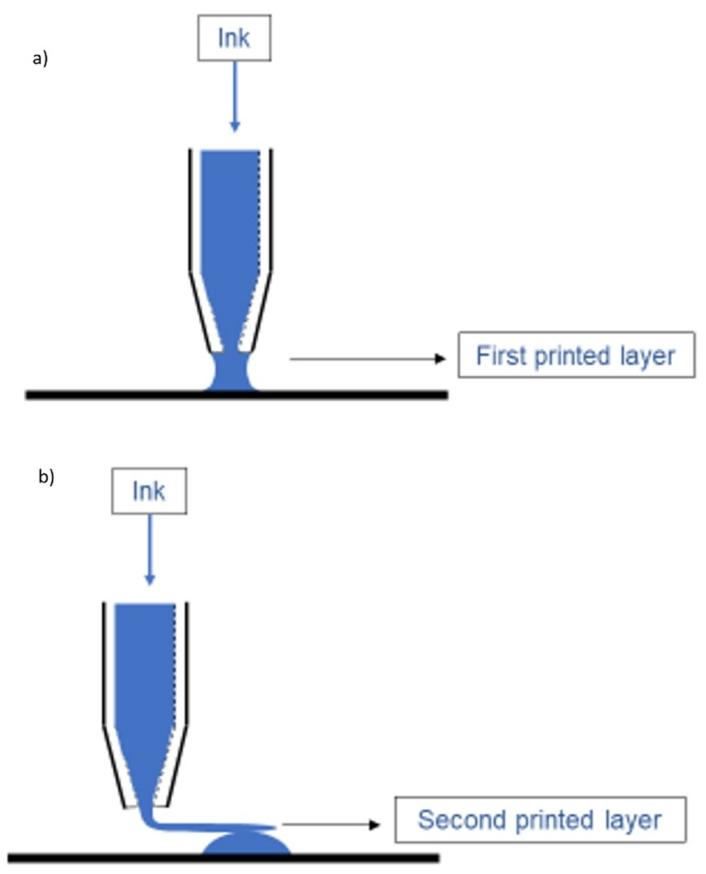

图9 打印丝宽调控机制示意图。(a) 首层打印时，基底润湿使丝宽由喷嘴外径主导；(b) 上层打印时，润湿性降低+链缠结拉丝，丝宽由喷嘴内径主导。

墨水配方	基底类型	接触角
15% CA（30 kDa）	未涂层玻璃	79° ± 12°
15% CA（50 kDa）	未涂层玻璃	89° ± 10°
15% CA（100 kDa）	未涂层玻璃	114° ± 10°
7.5% CA（50 kDa）	未涂层玻璃	63° ± 13°
15% CA（50 kDa）	硅烷化玻璃	108° ± 8°
15% CA（50 kDa）	CA涂层玻璃	107° ± 18°

表4 不同墨水在不同基底上的接触角测试结果

2.8 典型结构打印验证

（1）多层厚壁结构

采用10% CA（50 kDa）墨水与3-9硅烷化喷嘴，成功打印300层十字形结构，总高度约300 μm；顶层丝宽约4.5 μm，层间结合良好，证明工艺具备良好的多层堆叠稳定性。

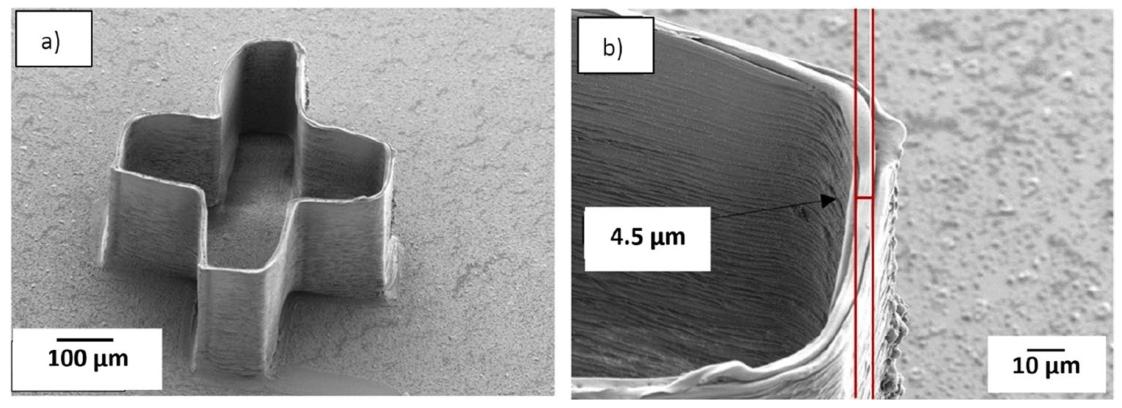

图10 300层十字形打印结构SEM。(a) 整体结构形貌，总高度约300 μm；(b) 顶层丝宽约4.5 μm。

（2）密排平行线条

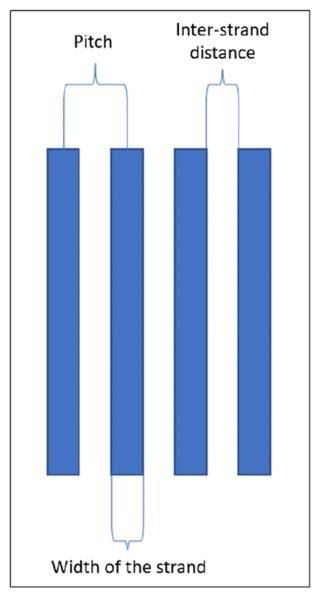

梯度间距图案打印结果显示：最小可实现约6 μm的丝间距离（节距10 μm），顶层丝宽约3.3 μm；当节距缩小至5 μm时，相邻丝材会因润湿力与喷嘴挠曲发生粘连。

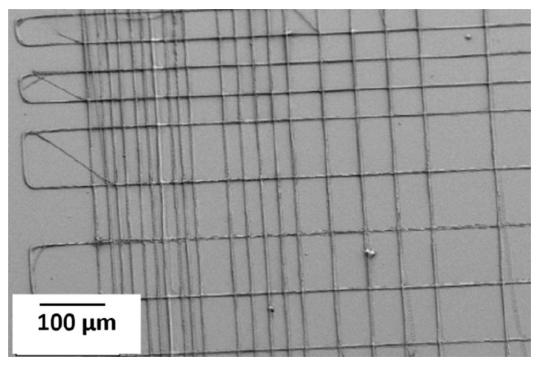

图11 平行梯度线条打印结构整体SEM图（3-9喷嘴，10% CA 50 kDa墨水）。

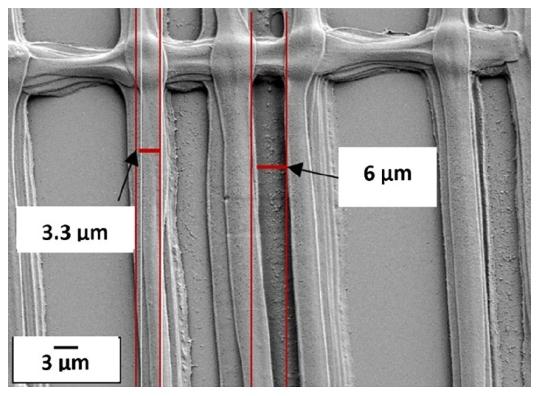

图12 平行线条顶层形貌与尺寸标注，顶层丝宽约3.3 μm，最小丝间距约6 μm。

（3）跨接桥式结构

层间交错的桥式结构打印表明：12.5% CA（50 kDa）墨水可实现6 μm丝间距、1~3 μm丝宽的悬空跨接丝材，整体下垂量极小，具备构建三维多孔分离膜结构的潜力。

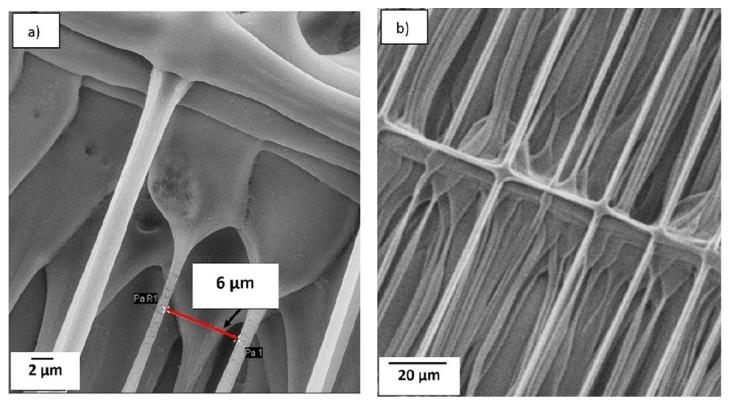

图13 20°倾斜视角下的交错桥式结构SEM。(a) 节距10 μm时丝间距6 μm，丝宽1~3 μm，无明显下垂；(b) 低倍下整体结构形貌。

三、研究结论

1. 实现了微米级超高分辨率的纤维素DIW打印。采用3 μm内径玻璃微喷嘴，成功打印出最小丝宽约1 μm、最小丝间距6 μm的醋酸纤维素结构，并可稳定堆叠300层（总高约300 μm），喷嘴尺寸较传统纤维素DIW缩小两个数量级。

2. 阐明了丝宽的分层调控机制。首层丝宽由喷嘴外径与基底润湿性主导，上层丝宽由喷嘴内径与分子链缠结主导；提高CA浓度与分子量可收窄丝宽、提升分辨率，但会增加喷嘴堵塞风险。

3. 优化了墨水体系与工艺窗口。选定丙酮:DMSO=1:1为最优溶剂体系，10%~12.5% CA（50 kDa）为综合性能最优的配方区间，兼顾高分辨率与较低的堵塞概率。

4. 验证了多种功能结构的可制造性。成功制备厚壁墙体、密排阵列、跨接桥式等多种结构，悬空丝材下垂量小，为定制化微结构分离膜、生物医用支架等场景提供了工艺基础。

5. 未来方向：当前单喷嘴打印速度为0.5 mm/s，大结构打印耗时较长；后续可借鉴喷墨打印思路开发多喷嘴阵列，大幅提升打印效率与规模化制备能力。

四、论文基本信息

英文标题：Direct ink writing of high‑resolution cellulose structures

作者：Farnaz Rezaei*, Daniel O. Carlsson, Jimmy Hedin Dahlstrom, Jonas Lindh, Stefan Johansson

单位：乌普萨拉大学材料科学与工程系；Cytiva公司

发表期刊：Scientific Reports 2023, 13, 22044

DOI：10.1038/s41598-023-49128-8
