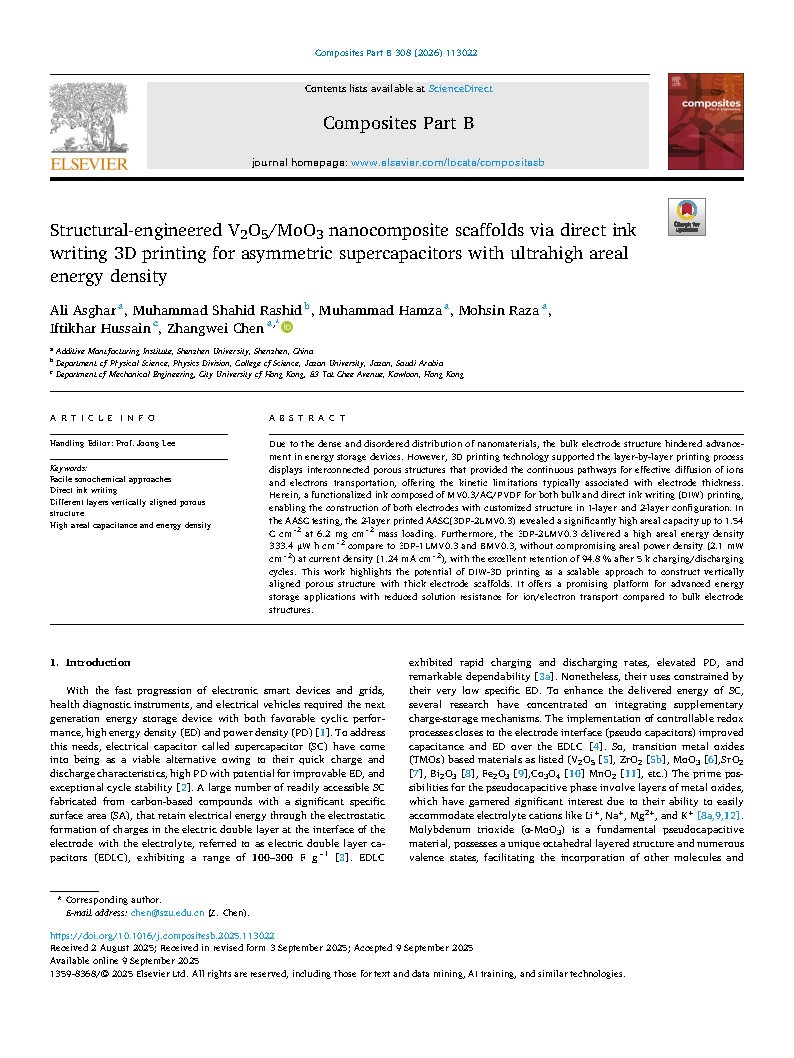

Structural-engineered V₂O₅/MoO₃ nanocomposite scaffolds via direct ink writing 3D printing for asymm

发布时间：2025-10-21 浏览量：分享到：

论文简介

论文《Structural-engineered V₂O₅/MoO₃ nanocomposite scaffolds via direct ink writing 3D printing for asymmetric supercapacitors with ultrahigh areal energy density》发表于《Composites Part B》2026 年 308 卷。

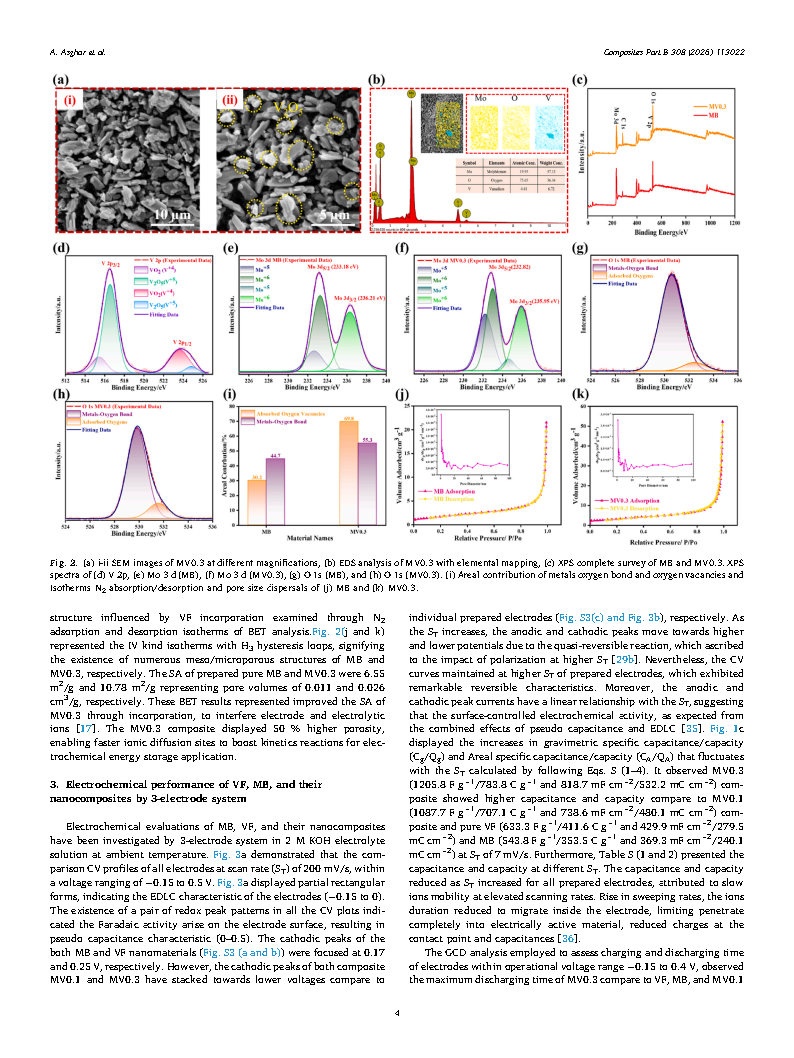

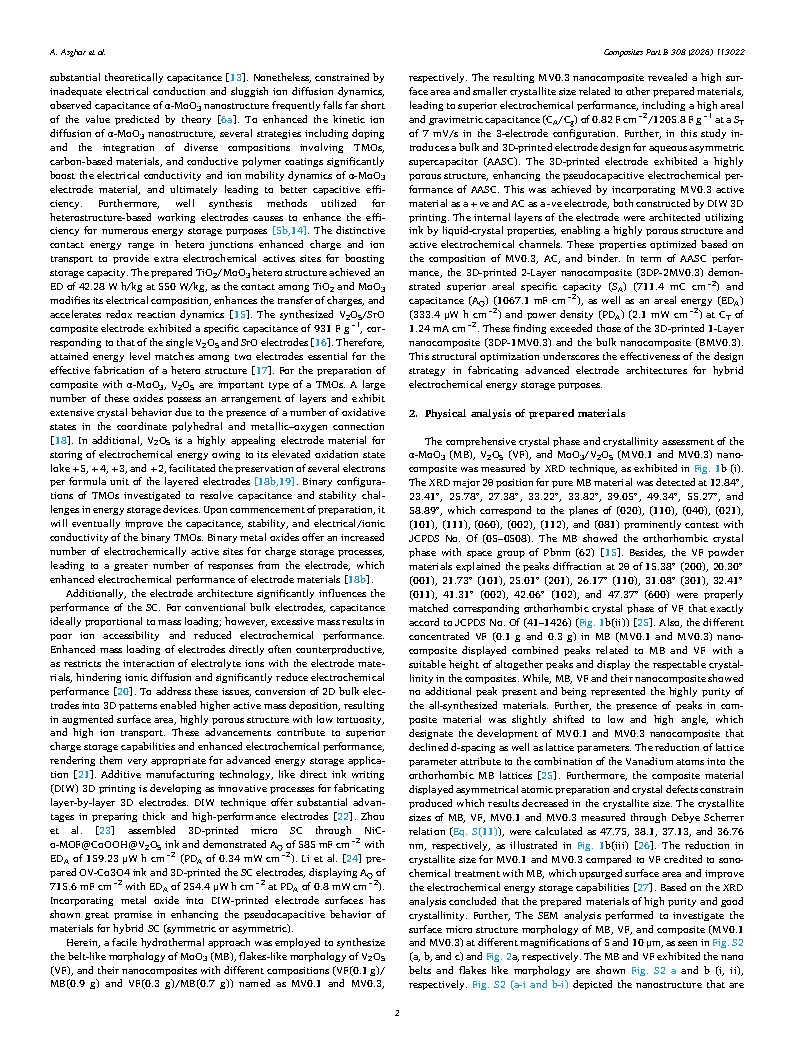

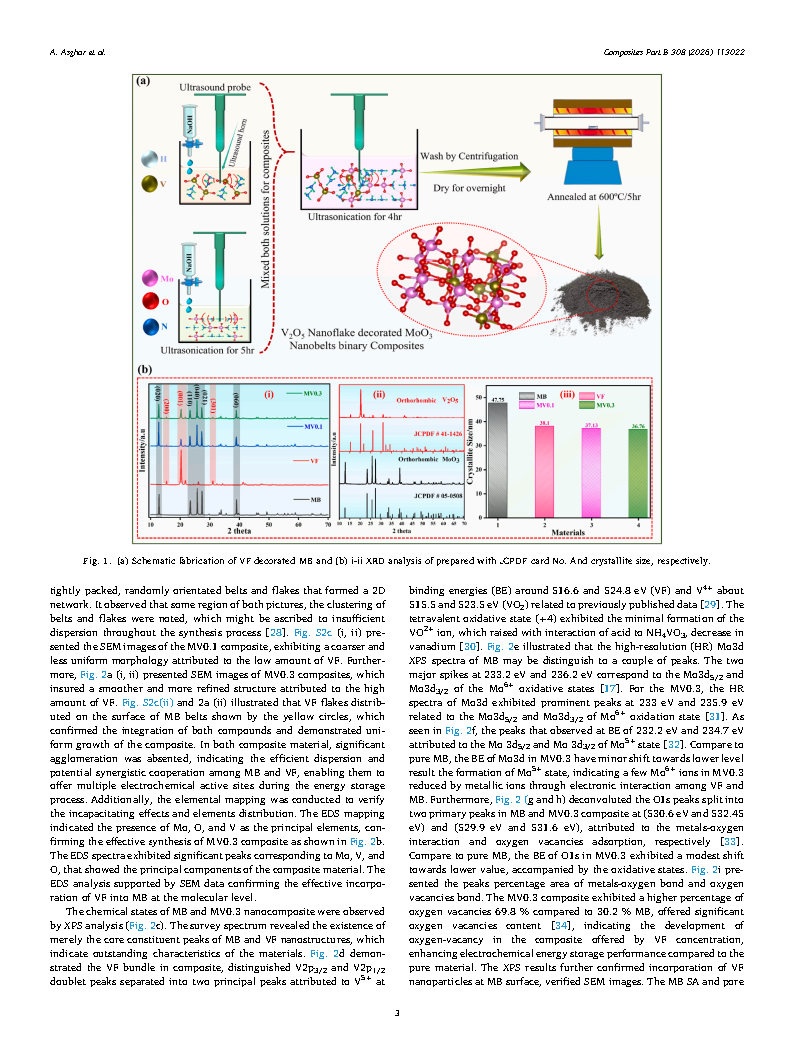

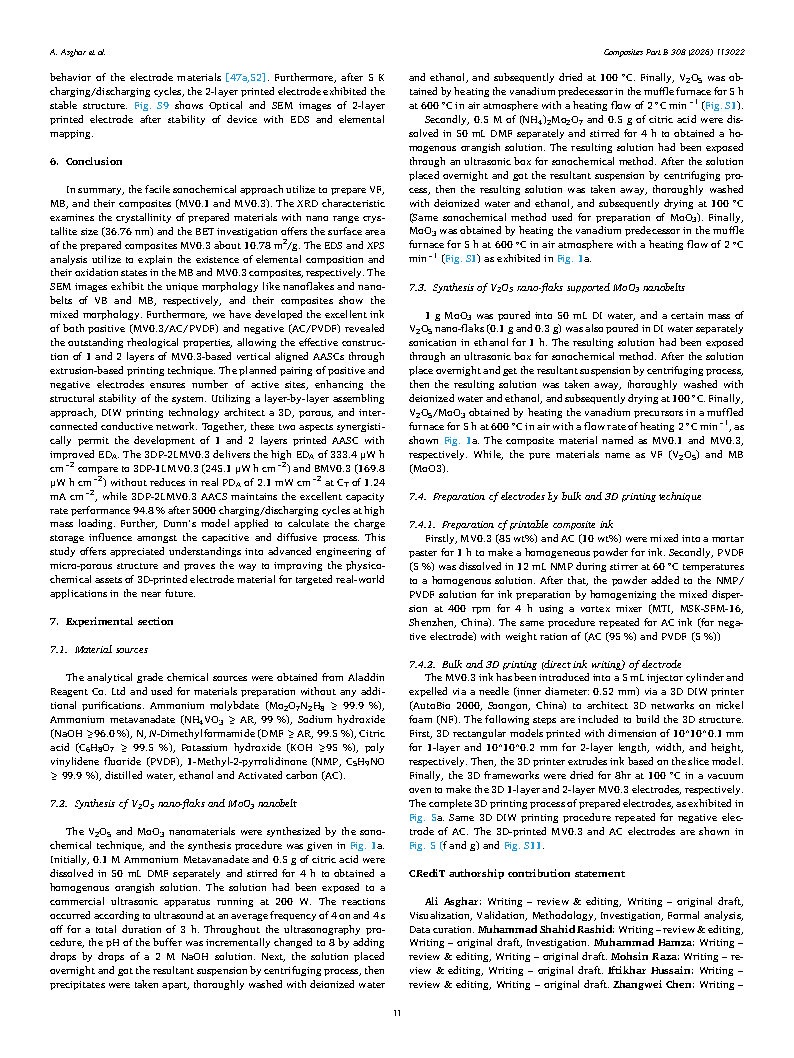

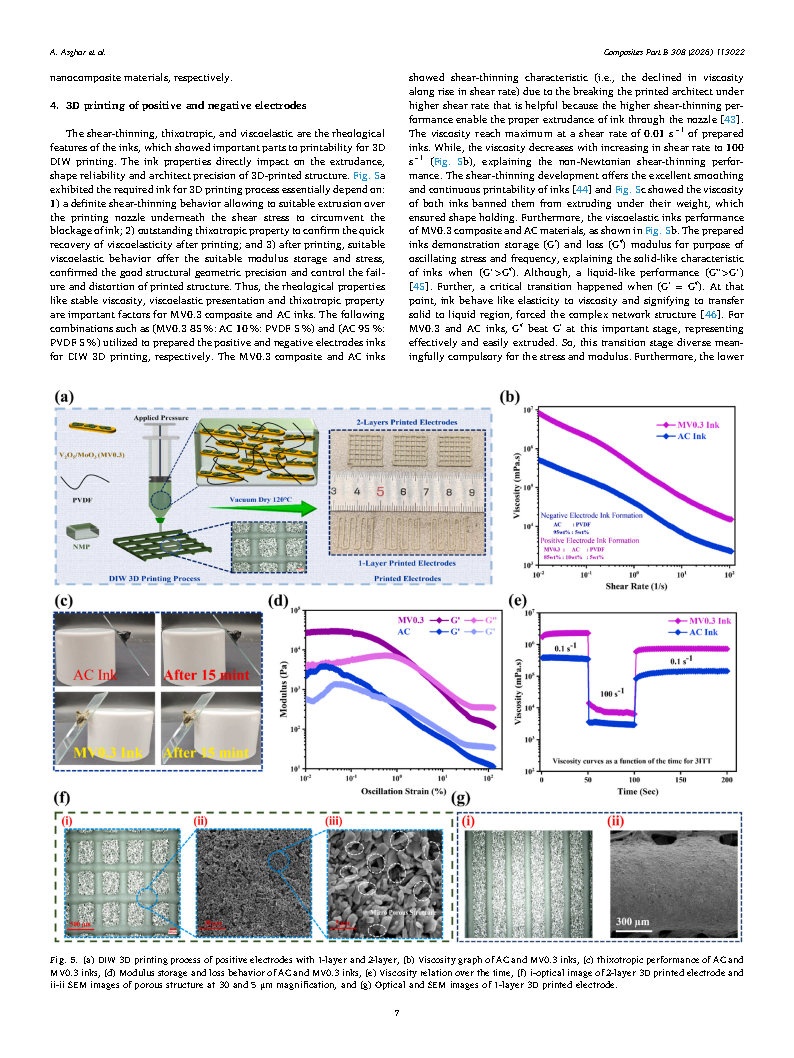

研究针对传统块状电极纳米材料分布密集无序、离子扩散受限的问题，以高性能储能为目标，采用声化学法合成 MoO₃纳米带（MB）、V₂O₅纳米片（VF）及 MV0.1、MV0.3 复合材料，开发 MV0.3/AC/PVDF（正极）与 AC/PVDF（负极）3D 打印墨水，通过直写式 3D 打印（DIW）制备 1 层、2 层电极，组装非对称超级电容器（AASC）。

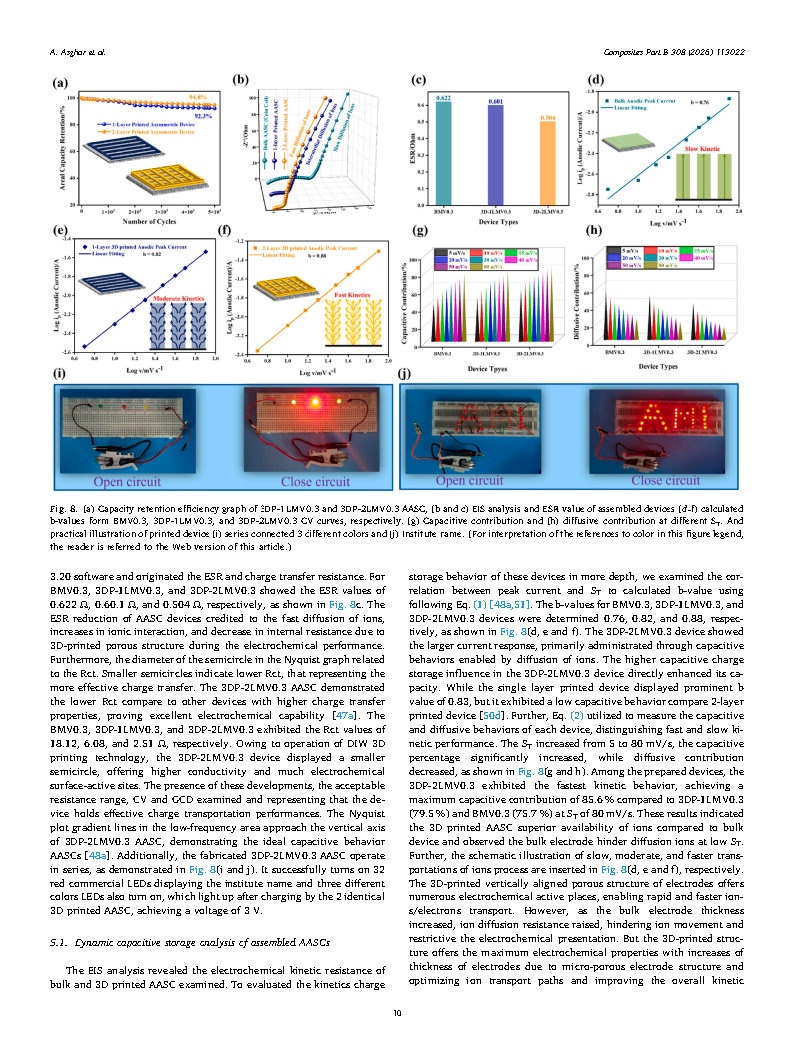

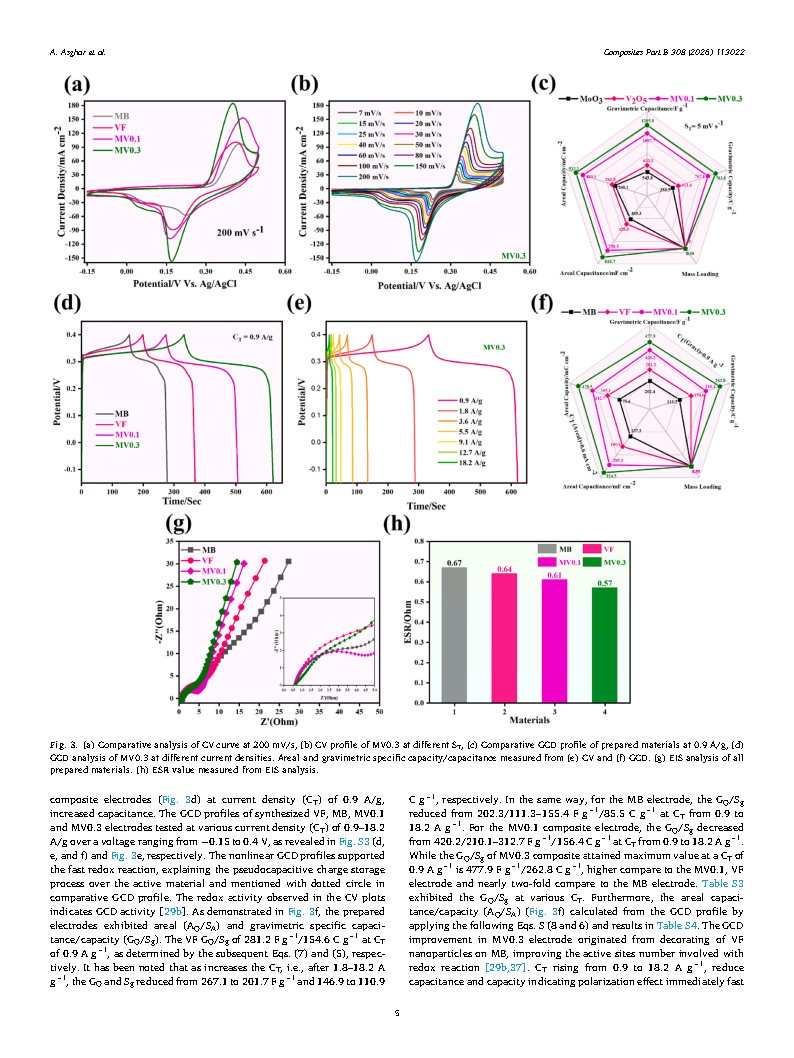

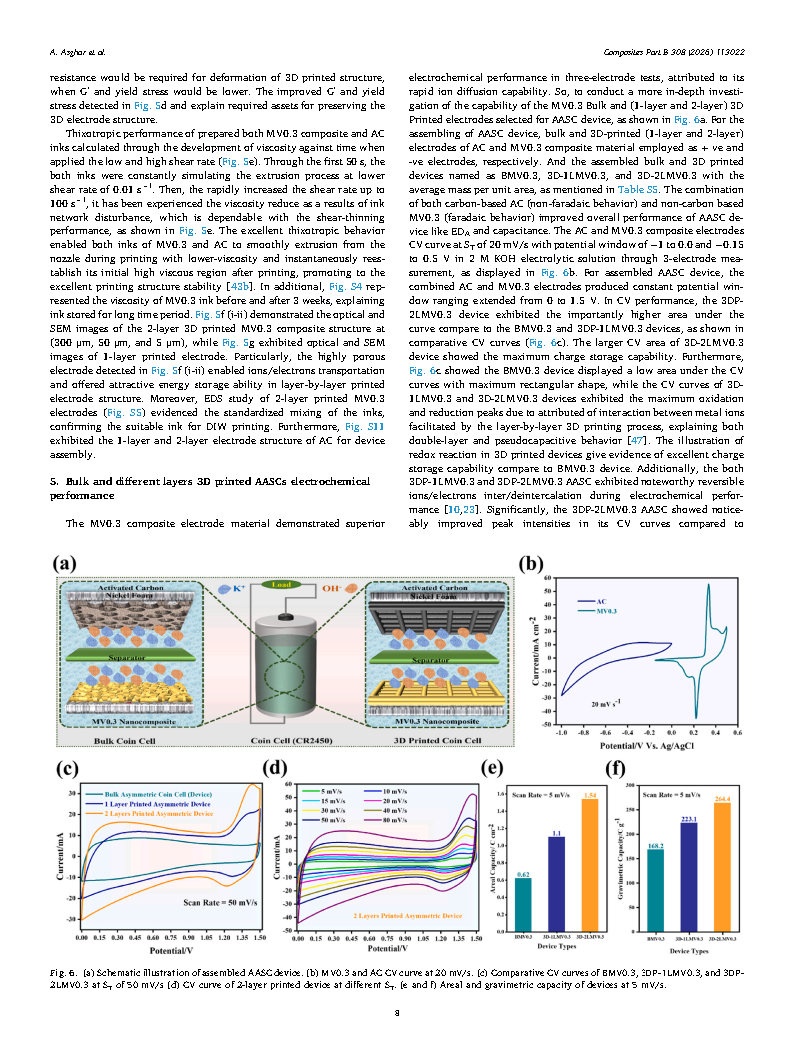

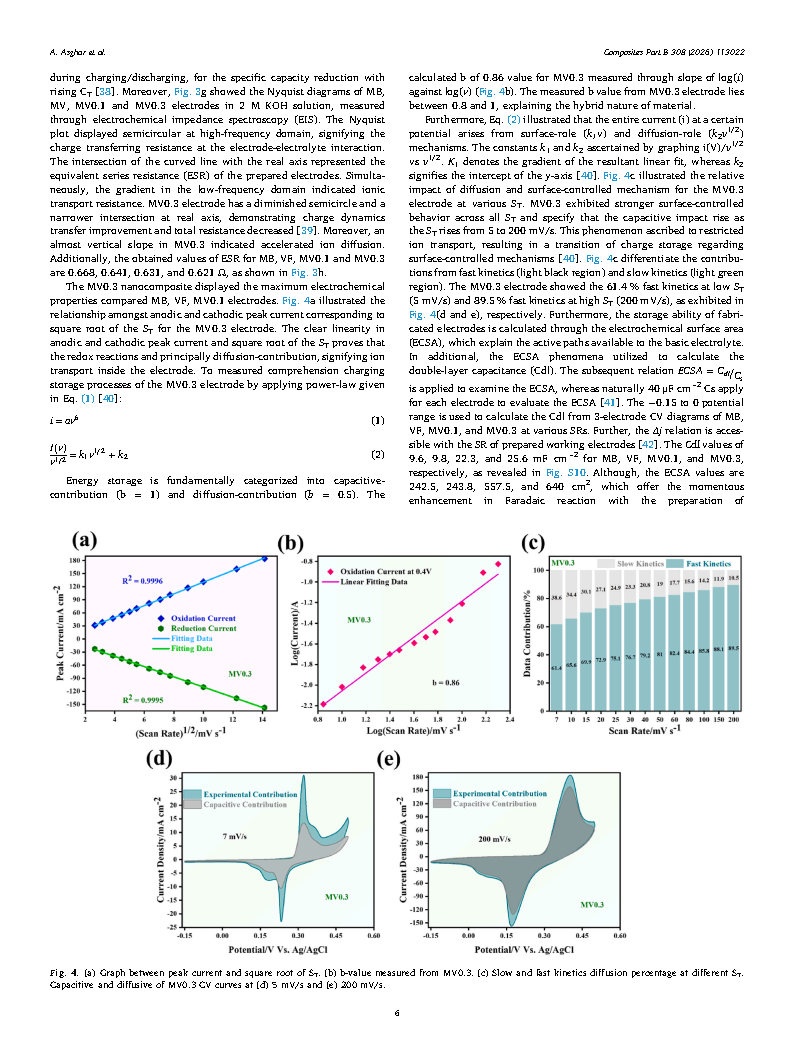

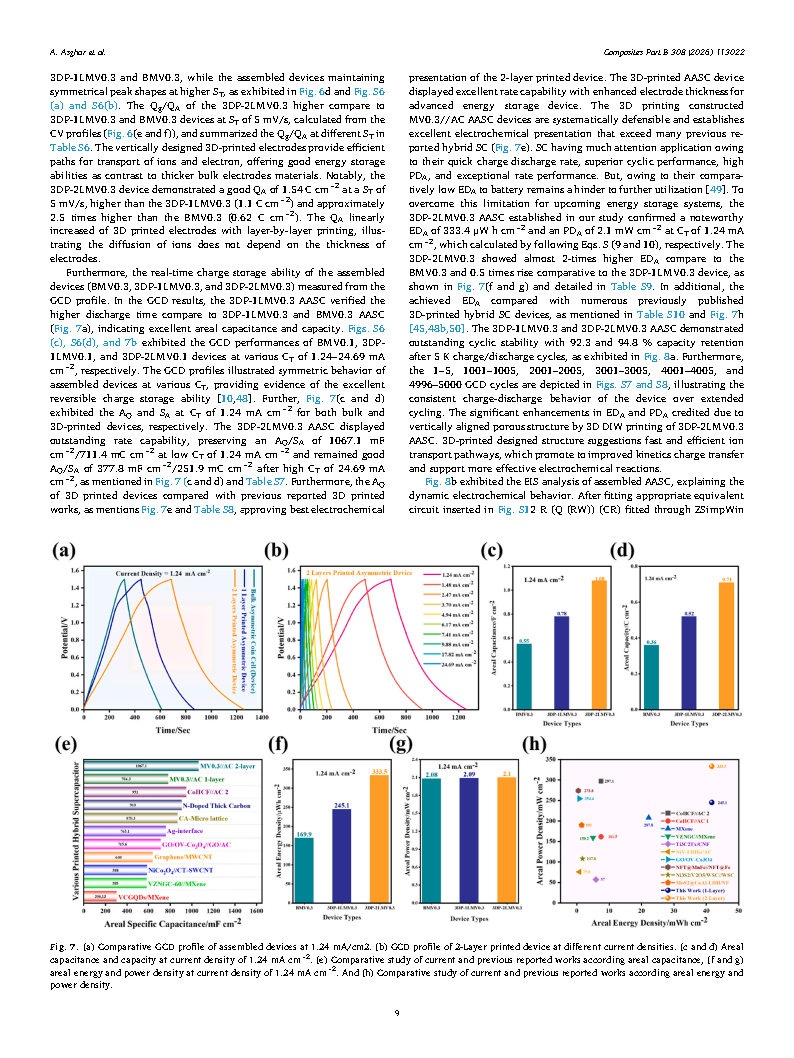

结果显示，3DP-2LMV0.3 器件在 6.2 mg/cm² 质量负载下面容量达 1.54 C/cm²，1.24 mA/cm² 电流密度下面能量密度 333.4 μWh/cm²（高于 3DP-1LMV0.3 与块状器件），面功率密度 2.1 mW/cm²，5000 次充放电后容量保持率 94.8%。该研究证实 DIW墨水直写3D 打印机打印构建垂直多孔厚电极的潜力，为先进储能器件提供方案。
