桌面级3d打印机的操作步骤 桌面级3d打印机的结构组成是怎么样?

发布时间:2022-04-17   浏览量:   分享到:

桌面级3d打印机主要包括X-Y-Z运动系统、喷嘴结构、数控模块、成型环境模块等配件组成。其中由电子部分、机械部分和软件部分三个部分具体如下:

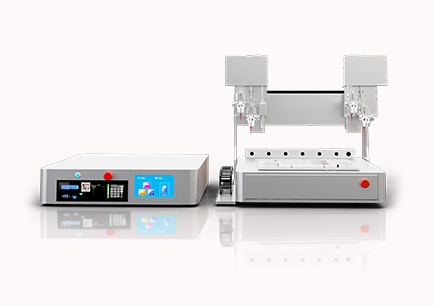

桌面级3d打印机

一、软件部分
简单来说3D打印机是通过软件对3D模型分割成无数个层,这个层的厚度基本等于3D打印机的精度,然后生成无数个打印的坐标命令供机械部分执行。
二、机械部分
机械部分是执行打印命令的定位部分,由电机、支架、同步轮、传送带等组成的XYZ空间轴,软件部分生成的打印坐标就由此定位。那3D打印机配件的核心部分是什么?
一般来说,X-Y-Z运动部件是这种3D打印设备的基本条件。X-Y轴由伺服电机驱动,控制喷嘴的扫描运动;Z轴由伺服电机驱动,控制工作台垂直于X-Y平面。Z轴应具有相应的承载能力和运动稳定性。通过这种方式,x轴机构采用轨道-同步齿带结构,y轴机构采用的是光杆同步齿带,z轴机构采用的是扭矩大的伺服置。
1、成形工作缸:在缸体内进行零件加工,每一工作缸下落的距离为层厚。零件加工后,气缸上升,容易取出制造的工件,准备下次加工。伺服电机采用滚珠丝杠驱动工作缸升降。
2、进料工作缸:提供粉末材料的成型和支撑。
3、剩余回收袋:安装在成型外壳中,将铺粉过程中多余的粉末材料进行回收。
4、铺粉辊装置:其中包括铺粉辊和驱动系统。它们的作用是将粉末材料均匀铺设在工作缸上,同时压实粉末。
5、喷嘴:在工作缸内喷成型时的粘合剂,粘合不同层间的粉末,是三维印刷快速成型的重要部件。
6、X-Y-Z三维传输系统:带动X、Y喷嘴车进行二维平面运动,带动成型工作缸和进料缸沿Z轴上下移动。
7、机体和机壳:外壳为快速成型系统提供了机械支持和必要的工作环境。
三、电子部分
电子部分可以理解为软件和机械部分的桥梁,主要对软件生成的指令和数据缓存,对电机的控制、温度的控制等等,软件生成的坐标指令就由电子部分控制机械部分执行,以达到精准打印的目的。

桌面级3d打印机价格美丽,占用空间小,DIY功能性强、打印又精细,所以选择的人自然也多。那它的的操作步骤是怎样的呢?

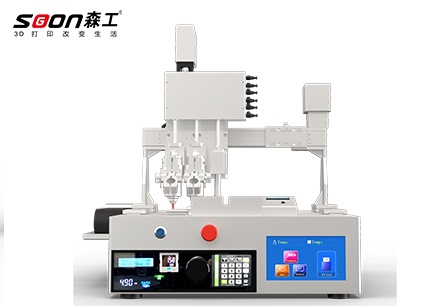

mini3d打印机

一、建模
这也是最关键的一步,即用CAD或是CG来进行建模,这也是最核心的建模软件。自然,假如想找寻现有的也不是不可以,网络上有许多3D打印模型分享平台,这儿也就不逐一介绍了,只需去找找,里边都是有许多漂亮的模型。甚至于你能够直接购买到模型或是STL,但是现阶段国内这方面的发展并并不是很快,主要运用外网。
二、模型分区
运用计算机建好三维模型后需要系统分区,运用一层层的截面,分割成切片,随后再导入打印机中逐级打印。常见的格式有STL文件格式和PLY文件格式。假如要全彩打印的话,输入文件通常挑选PLY。这些文件格式给予了高分辨率的打印机。
三、数据导入
设计完模型后,我们只需要用U盘或是数据线导入3D打印机中,再进行打印设置,设置结束后,运行3D打印机,打印机就可以直接把它们打印出来,在神奇的一层层制造下,一个精美的模型便会被打印出来,材料应用先进情况下甚至于能够直接运用作为生产制造。
四、表面打磨
打印结束以后也还没有结束,有一些大众3D打印机的打印分辨率并不是很高,打印出来后也许会有些不光滑,那么我们如何获得高分辨率的模型呢,先用3D打印机打印出体型较大的模型,在其表面进行打磨,那样就可以获得更高高分辨率的模型。云图创智为提供完整的3D打印应用方案,引导用户快速了解产品的特色以及产品的使用方式,轻松上手去体验产品功能并进行创作。
